车灯磁控溅射镀膜机

设备介 绍

车灯磁控溅射镀膜机是在真空状态下，专业在注塑或金属表面进行溅射镀铝、镀锡等专业设备。配备先进的工艺和稳定的监测工具，使得它成膜速度快，膜层致密性好、纯度高、色泽鲜亮，膜厚均匀、牢固，且不产生工业废水，避免对环境的污染，是大规模生产的理想设备。

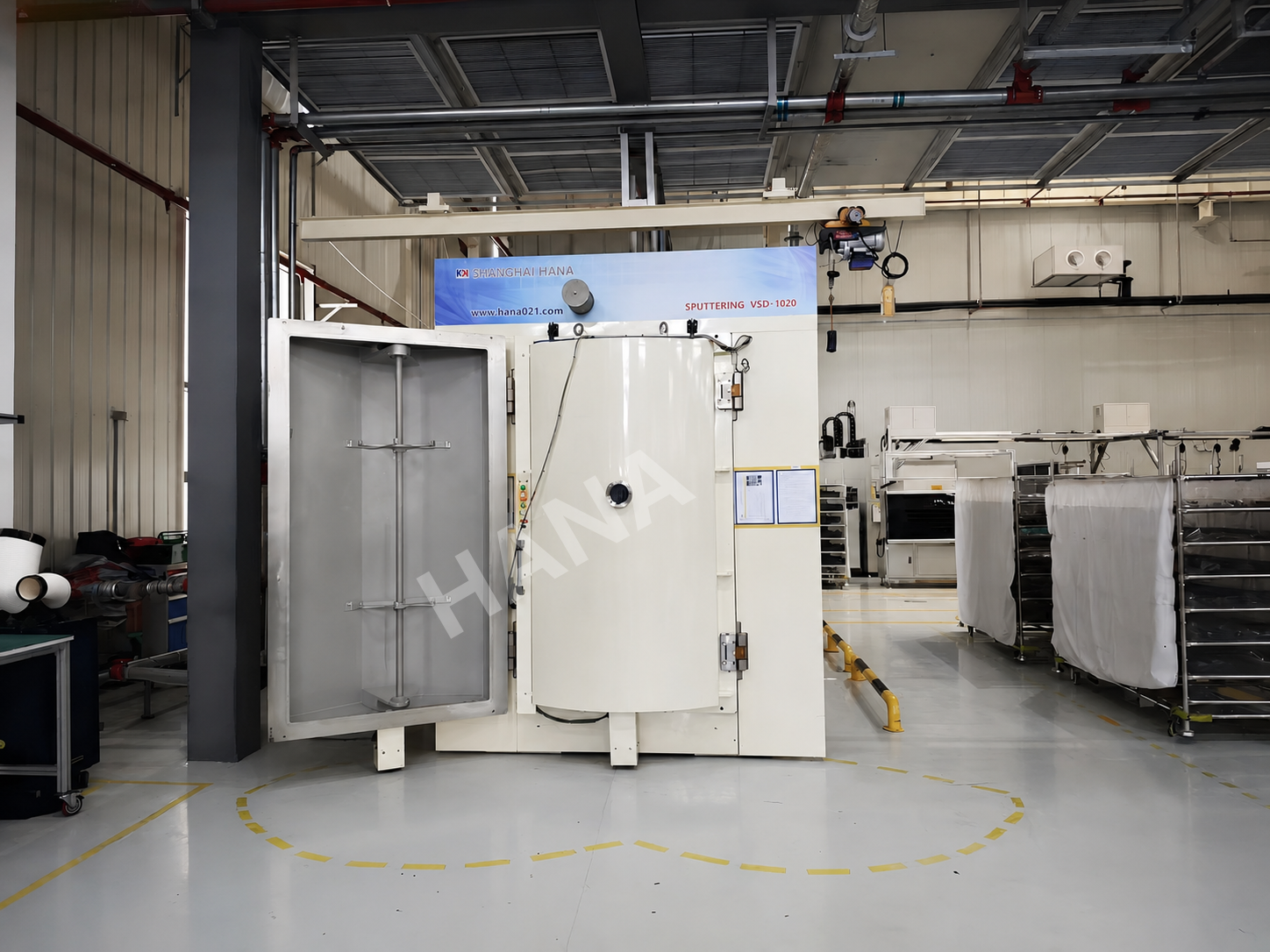

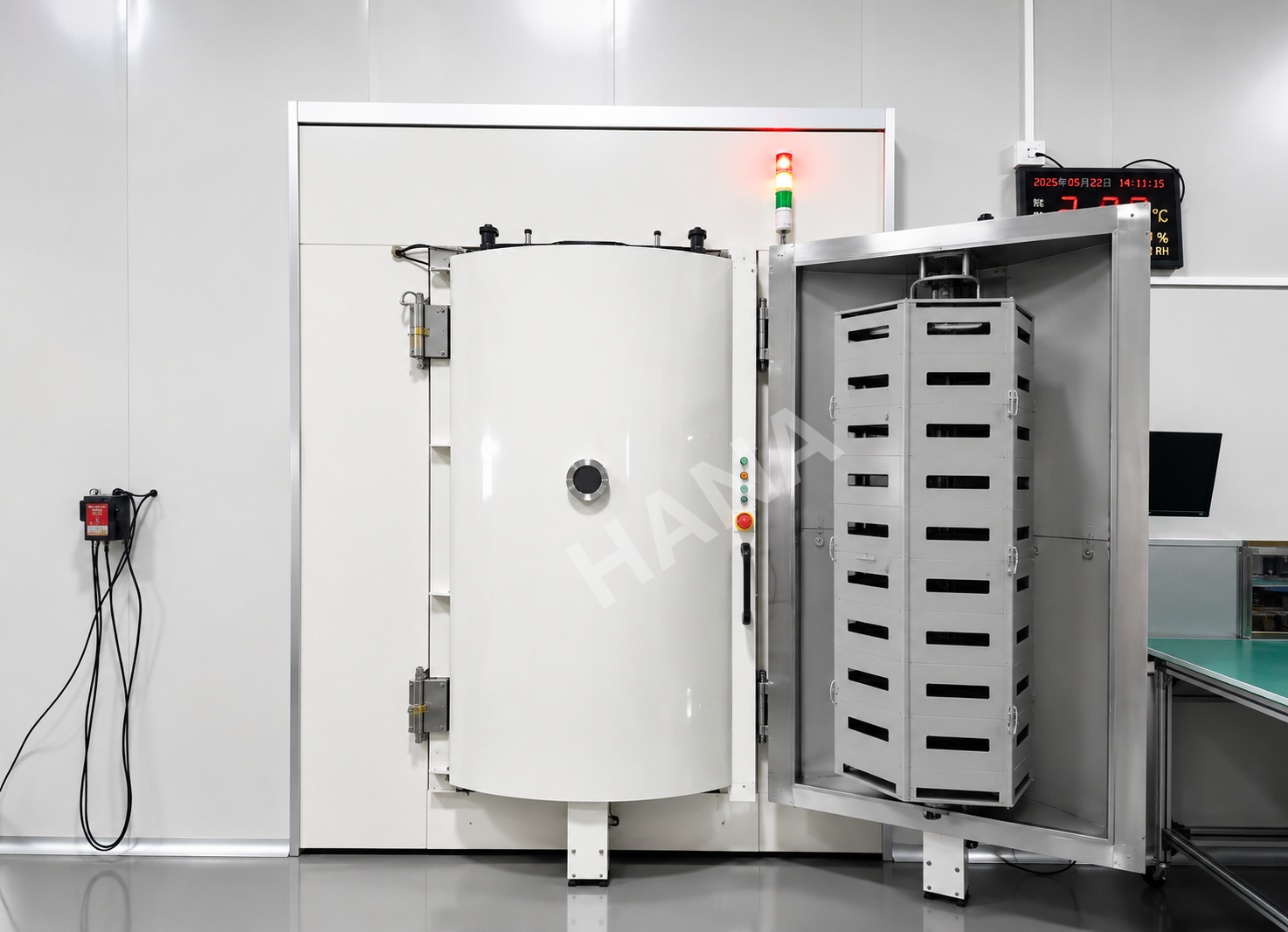

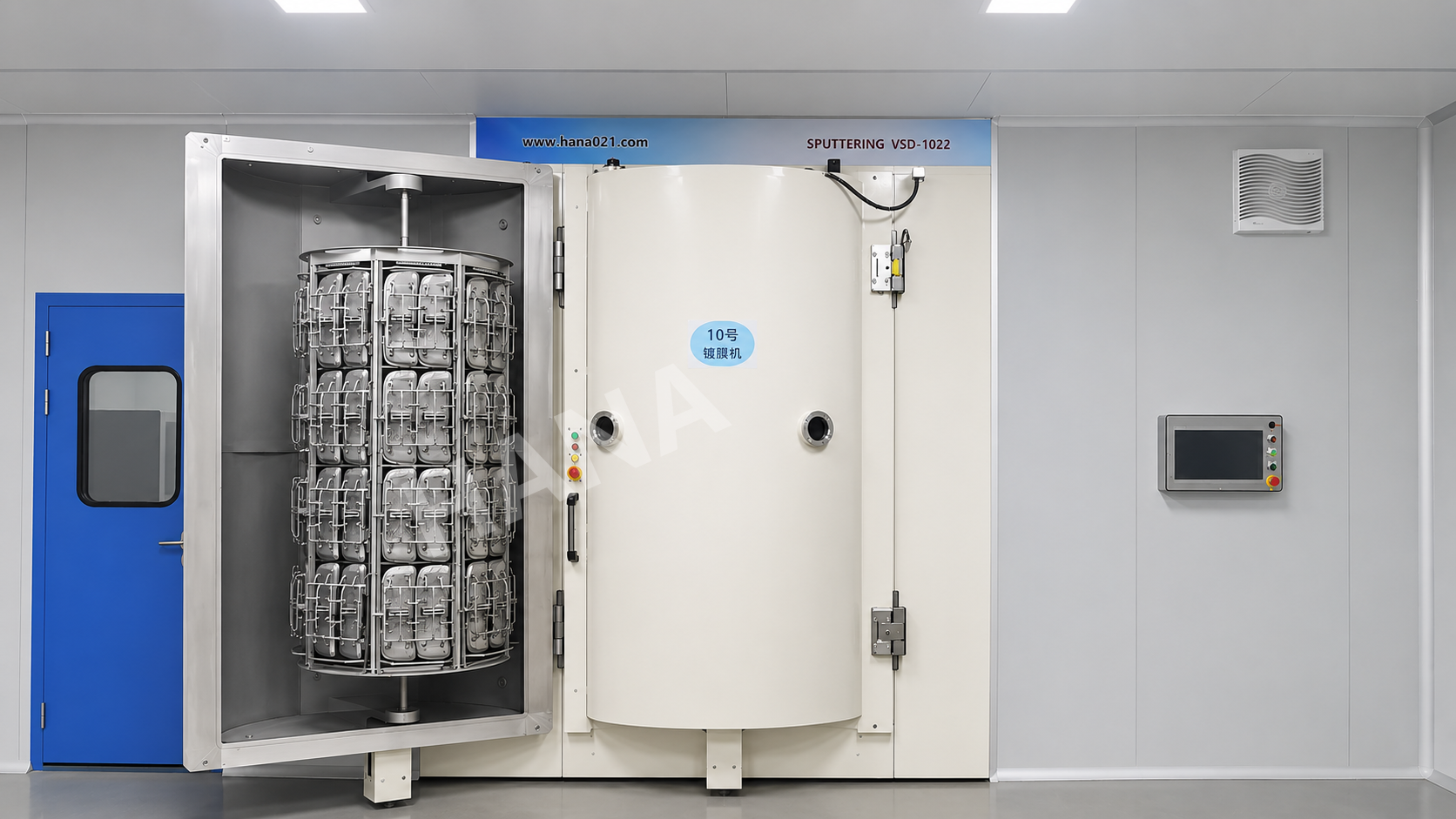

本装置是在真空状态下将注塑物表面上进行离子轰击清洗后利用溅射镀金属膜，继续保持真空环境，在镀过的金属膜表面直接镀氧化保护膜（SiOx 氧化硅膜）的磁控溅射设备。在真空室内自动连续进行低真空排气、电弧轰击前处理（产品表面清洗、活性化）、高真空排气（X10-5Torr）、铝蒸散（镀铝膜）、防氧化膜镀膜（铝膜上覆盖氧化硅硬化膜防止铝膜氧化脱落）等工序。真空室是立式双开门结构，产品挂具固定在门上可以自转，旋转速度可通过变频器无极调速。设备的设置和操作由触摸式显示屏完成，并直观的显示整个设备运行状态。

一体式结构，整齐划一，外观整洁，不仅在兼顾占地面积小的同时，留有合理的维护保养空间，能够有效的提高场地利用率。

特有的结构设计便于维修保养，操作简单可视，可追踪生产工艺参数便于管理。

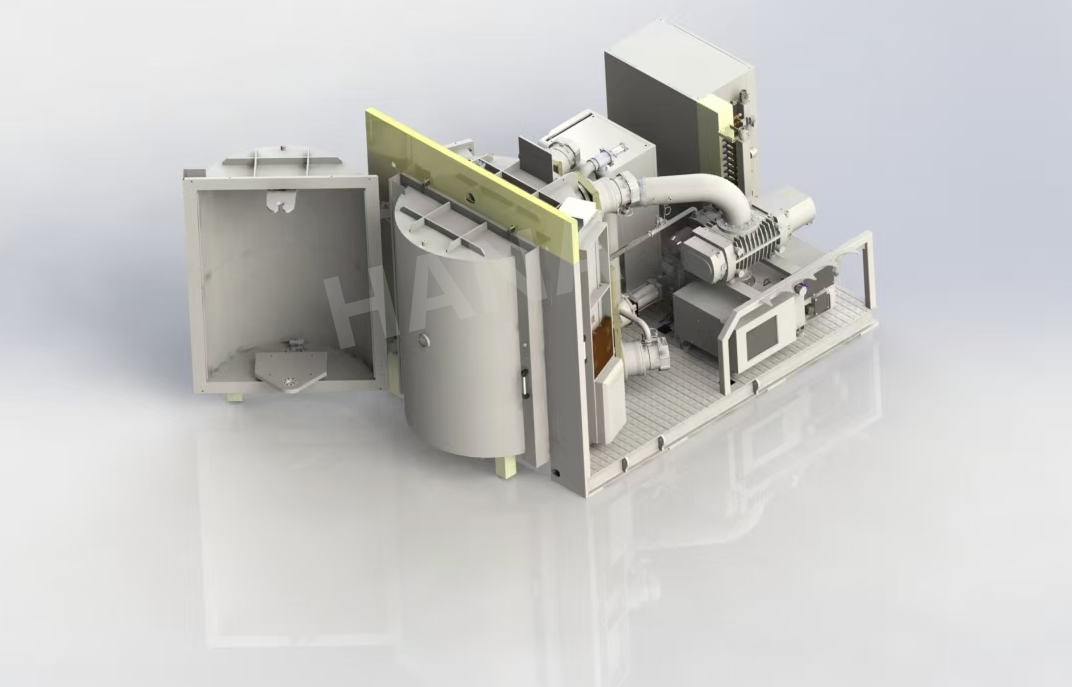

设备组成

1.真空室尺寸：双开门，φ900（φ800，φ700）×1552H，材料 ：SUS304

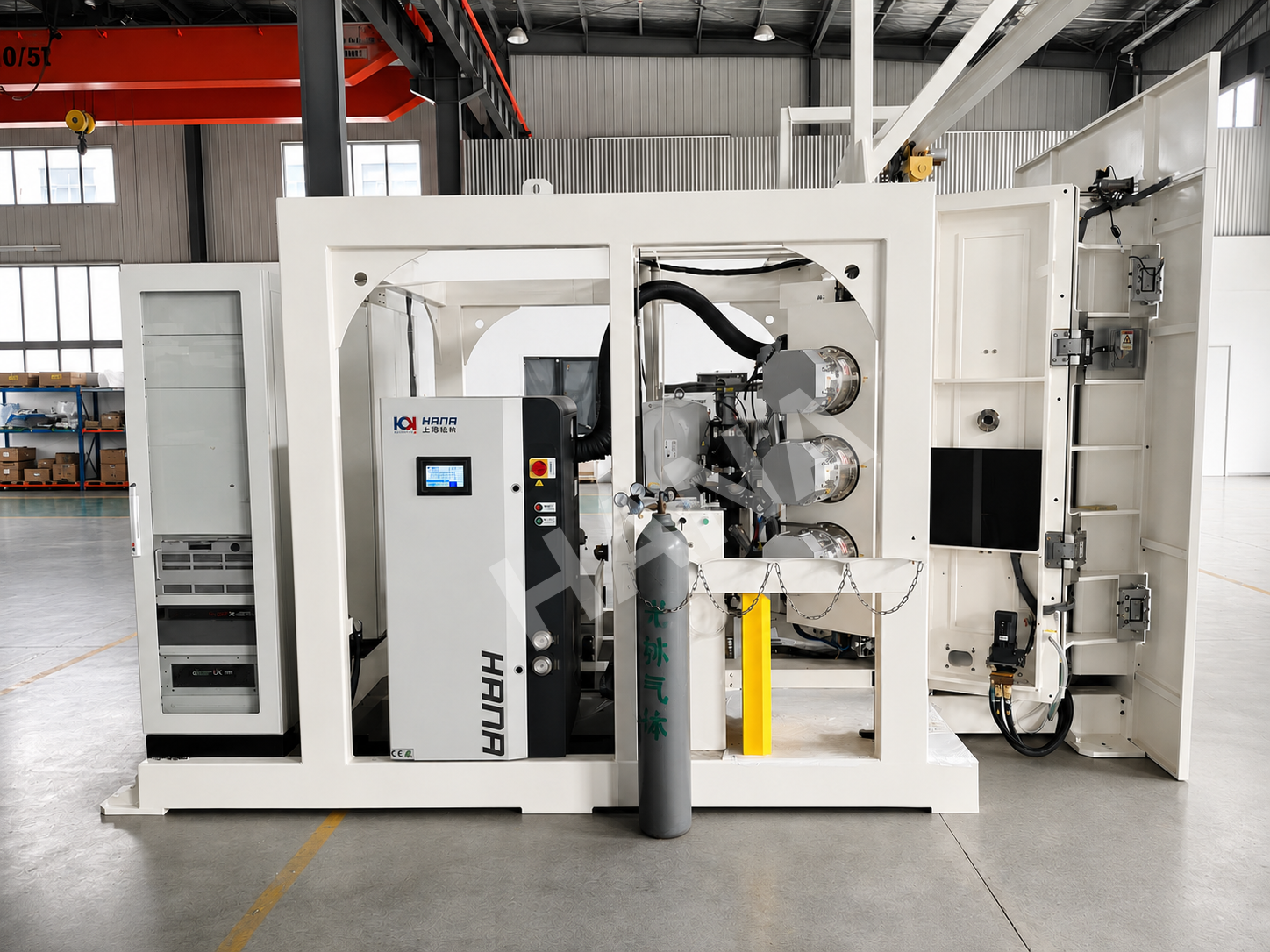

2.真空系统：机械泵（RP）+罗茨泵（MBP）+扩散泵（DP）+超低温冷冻机单元（达到零下140度）。

3.循环冷却水装置：真空系统冷却水单元；磁控溅射电极冷却单元。

4.工艺电源：直流电源（铝溅射使用）；中频电源（前处理和氧化保护膜镀膜处理使用）；

5.控制系统：可编程控制器，触摸屏。

6.生产周期 ：220～390秒（根据产品有所不同）。

设备特性

生产周期 ：生产周期短。

镀膜材料 ：适用各种金属镀膜（铝、镍、铜、锘等金属材料）。

镀膜方式 ：金属溅射镀膜和保护膜镀膜同时完成（镀膜后不需要其他防氧化处理）。

镀膜品质 ：亮度高、附着力强，光洁度好的产品注塑后可以直接镀膜不需底涂，适用高档灯具。

镀膜速度 ：两个60Kw大功率磁控溅射电极，瞬间快速大量镀膜。

除湿能力 ：真空室内装有零下140°以下的超低温冷冻系统，充分吸收湿气提高真空到达速度。

运营费用 ：溅射电极是自行开发产品，大大提高了靶材使用效率。

不良品率 ：省去通常的加工工序（底涂和铝膜保护漆喷涂）减少了不良品。

占地面积 ：比同类设备安装面积和操作面积相对较小。

操作方法 ：人机界面可以直观的进行设置和监控，设有管理密码，无关人员无法更改。

应用领域

该设备主要广泛用于汽车灯具镀铝膜、汽车内饰件镀膜、电脑壳、手机壳、可镀制金属

膜、不导电膜、电磁屏蔽膜等其他金属膜。
