多轴车灯真空镀膜机

设备介 绍

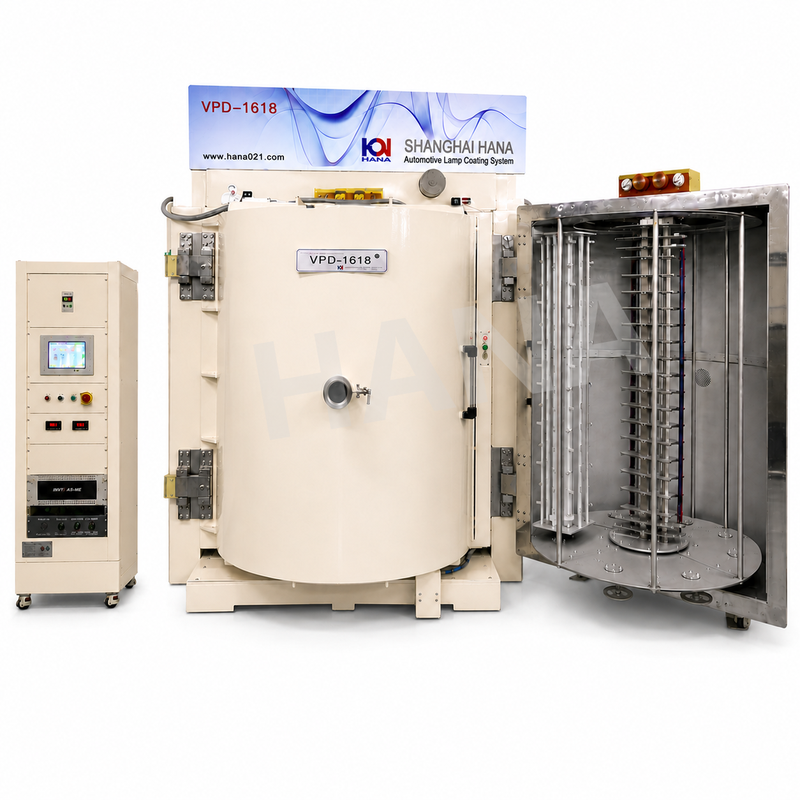

多轴车灯真空镀膜机是我司开发的一款具备生产节拍短、高稳定性的双开门真空蒸发镀膜机，镀膜过程全自动化，全过程监控记录镀膜数据。

本装置是在真空状态下将注塑物（PC、PBT、ABS、BMC等）表面上镀金属膜的同时在镀过的金属膜表面直接镀氧化保护膜（SiO 2硅胶模）的全自动加热丝蒸散镀膜设备。在真空内自动连续进行低真空排气、电弧离子轰击前处理（产品表面净化） 、高真空排气（X10 -3 Pa） 、 铝蒸散（镀铝膜）、防氧化膜镀膜（铝膜上覆盖二氧化硅硬化膜防止铝膜氧化脱落）等工序。 真空室是立式双开门结构，产品挂具固定在门上可以自转和共转，旋转速度可以调整。设备的设置和操作由触摸式显示屏完成，并直观的显示整个设备运行状态。

设备组成

1.真空室尺寸 ：φ1200×1400；φ1400×1500；φ1600×1600；φ1600×1800；φ1600×2000；φ1800×1800；φ1800×2000双开门r，单门可最多装8轴工装，材料：SUS304。

2.真空系统 ： 机械泵（RP）+罗茨泵（MBP）+扩散泵（DP）+超低温冷冻机单元（达到零下140度）。

3.循环冷却水装置  ：真空系统冷却单元。

4.工艺电源：交流调压电源（可控硅控制电压）。

5.控制系统：可编程控制器，触摸屏。

6.生产周期：12～15分钟（根据产品有所不同）。

设备特性

生产周期 ：比同类设备生产周期短。

镀膜方式 ：加热丝蒸散镀膜方式。

镀膜品质 ：每扇门有6～8套夹具同时自转和共转，镀膜膜厚均匀，适用经济型车灯的大批量生产。

除湿能力 ：真空室内装有零下140°以下的超低温冷冻系统，充分吸收湿气提高真空到达速度。

运营费用 ：真空室容积比较大，每次的镀膜数量比较多，单件的运营成本低廉。

夹具数量 ：根据产品的大小夹具随意变成6轴和8轴，更换时不需要任何安装和调整。

占地面积 ：双开门结构，比同类设备安装面积和操作面积相对较小。

操作方法 ：人机界面可以直观的进行设置和监控，设有管理密码，无关人员无法更改。

应用范围

该设备主要广泛用于汽车灯具镀铝膜、汽车内饰件镀膜、电脑壳、手机壳、可镀制金属膜、不导电膜、电磁屏蔽膜等其他金属膜。
